DCN1000W/L 系列

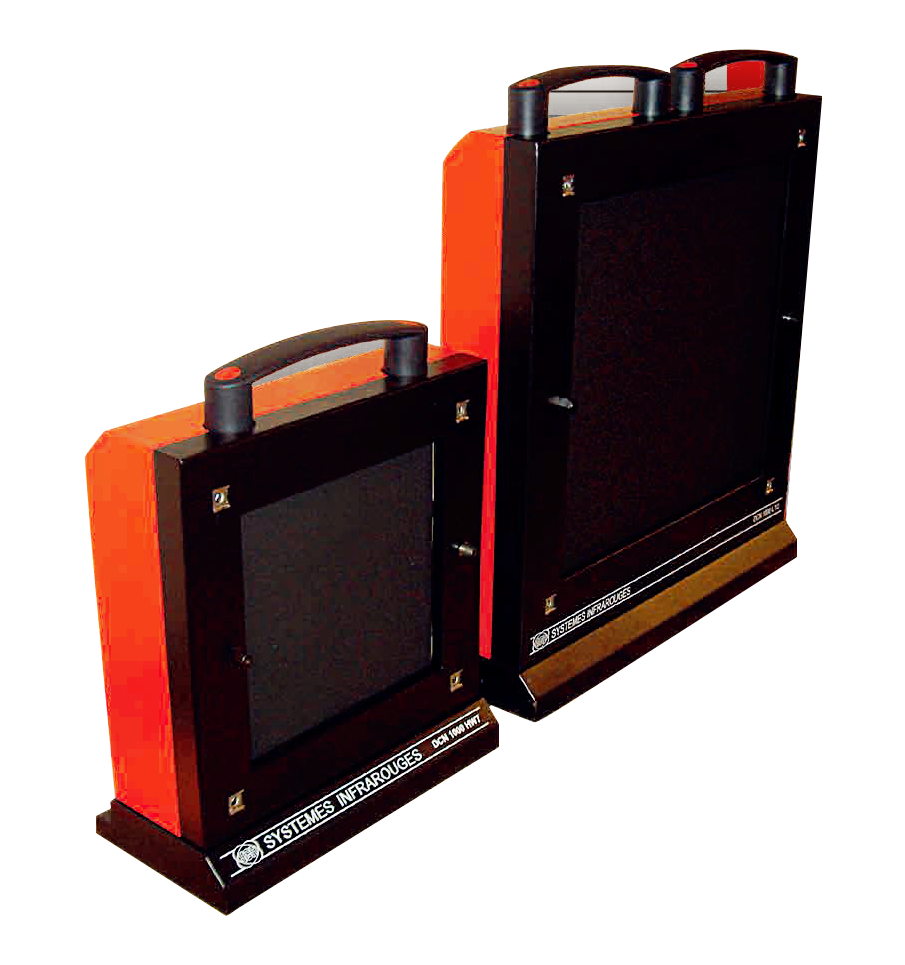

DCN1000W/L扩展面源黑体是在绝对或差分模式下运行的低温红外参考源。它们具有最高的可用调节稳定性，特别适用于各种红外传感器的表征和性能验证，例如用于高分辨率热成像相机和远程热成像仪。它们由不同尺寸的发射头组成，其温度通过符合人体工程学的接口通过2U 电子单元精确控制，并通过水（W系列）或冷冻液体（L系列）确保散热。液体由单独的冷却液单元供应，并通过黑体背面的夹套循环。在高于和低于环境温度的温度下，高发射表面的温度稳定在 0.5mk 以内。

为避免在低温表面结霜结露，该系统具有几个选择方案，例如：在发射区吹扫干燥气体；将发射区封闭在由红外窗口密封的充满氮气的室内；将黑体耦合到充满氮气的机柜外壳被测单元。

像任何其他 HGH 黑体一样，DCN1000W/L 系列都提供了辐射校准证书，确保该红外参考源两年的可靠性。可以添加目标以及 INFRATEST 软件，因此

可以自动执行各种测试：NETD、时间噪声、固定模式噪声、MTF、FoV、失真、空间分辨率、MRTD、TOD 等。

最精确的低温黑体

核心优势

可选项

• 双发射头可选 (只针对W4/L4 )

• 电动靶标轮和多种靶标

• NETD, LSF/MTF, MRTD 和 TOD 计算软件

WaveHit 操作软件

• 用于测量 NETD ， LSF/MTF ， MRTD ，畸变等的靶标

• 高发射率 >0.99

典型用途示例

燃烧实验的多光谱分析

功能与选项

红外热像仪：主要特性和参数

FAST红外热像仪：主要特性和参数

▪旋转-斯特林闭式循环传感器冷却系统

▪无需黑体的永久性校准(最高可达 150°C)

▪可校准至 2500 摄氏度(可选)

▪8 档位高速旋转滤光轮（转速 6000 转/分钟）

▪高速数据传输能力：

• 内部存储缓冲区可达 32GB

• Gig-E

• Camera Link

▪硬件触发输入 / 硬件触发输出

▪SDI, GPS, IRIG-B, RS232 及热敏电阻接口。

▪自动曝光控制（AEC）

▪增强动态范围成像（EHDRI）

▪16 位动态范围

▪不含镜头尺寸13.8” x 8.5” x 9.3” (352 x 216 x 236 mm)

我们的红外摄像机镜头选项

Telops提供了多种镜头选择，具体取决于您的相机配置，其接口采用的是螺纹式或卡口式设计。

相关应用

国防控与监视

红外线签名与测绘

弹道

生命科学与环境

科学相机与仪器

工业控制

无损检测

火车和车辆检宣

应用程序示例

铁路检查

韩国的乔翁工业公司使用多个快速摄像头观察铁轨上的热点，以防止事故发生。

拉伸测试

在这项经典的实验力学测试中，从两端抽取金属样品，以研究其强度、弹性和断裂点。

燃烧分析

在这里，您可以看到柴油发动机的喷射过程，该发动机配备预混置甲烷空气电荷。活塞的表冠被蓝宝石窗所取代，以对燃烧碗进行成像。图片由意大利意大利国立汽车公司(CNR)提供。

手机按钮

这张iPhone打印ID按钮的清晰图像是使用配备G1X镜头的FAST HD相机拍摄的。

油炉检查

此处使用了一台快速相机来检查油炉中的缺陷。图片由托尔加茨提供。

弹道影响

在这里你可以看到射弹撞击复合材料的效果。

霍普金森-巴尔

在另一项经典的实验力学测试中，使用分体式霍普金斯式试验杆对样品进行压缩，以研究其在遭受冲击时的抵抗力和行为。与NTNU的结构影响实验室(SIMLab)合作。

热力转移

在这段视频中,在落水滴与0°C下稳定的金属表面之间进行高速传热测量实验。使用了快速M3K与G1x显微铸镜头。

넳 넲

描述

Telops高速相机系列配备了快速的红外相机。从短波到极长波红线频段，这些相机可满足广泛的测量需求和应用。

FAST相机灵敏度高、时间分辨率高，且采用专有的自动曝光控制(AEC)，适合分析动态事件，例如弹道、燃烧或实验力学实验。

FAST 相机在中波频段也提供高清或超高清格式，以提供高画质。

主要优势

高速成像

FAST系列包括市面上快速的热像仪全画幅模式可达3100帧，在子窗口下可达12万帧。

永久性校准

FAST 摄像机可根据电源输出为所有运行条件提供辐射校准测量。

自动曝光控制

相机根据场景进行自调节曝光时间，以获得高质量成像效果。

四位式滤波轮

FAST系列采用方便的四位滤波轮,便于在不断变化的测量场景中使用。

防水防尘

认证IP67密封外壳，非常适合现场测量。

• 发射面积高达 300 mm x 300 mm

• 差分和绝对温度工作模式

• 实时显示温度数据

• 直观界面

• 高稳定性: <0.5mk

• 高热均匀性和发射率

• 易集成

• 结构紧凑的发射头

• 绝对温度范围从 –40 °C 到 +150 °C

• 通过彩色触摸面板控制

• 多宽带辐射校准

• 通过以太网, RS232, IEEE488, WiFi等远程控制

• Infratest - LT 控制软件

• 用于测量 NETD ， LSF/MTF ， MRTD ，畸变等的靶标

• 高发射率 >0.99

技术参数

↵

技术参数	DCN1000 W2/L2		DCN1000 W4/L4			DCN1000 W7/L7	DCN1000 W12/L12
发射面积	50 mm x 50 mm			100 mm x 100 mm		180 mm x 180 mm	300 mm x 300 mm
温度范围 (L 系列) • 绝对温度 (任意环境温度下) • 差分温度 (环境温度为20°C )	-40°C to +150°C -60°C to +130°C
温度范围 (W 系列) • 绝对模式（20°C ± 2°C 水循环） • 差分模式（环境温度 20°C ）	-20°C to +150°C -40°C to +130°C			10°C to +150°C -30°C to +130°C		-5°C to +150°C -25°C to +130°C
热均匀性（环境温度 ±5 °C ）	0.01°C
热均匀性（ 50°C 时）	0.1°C				0.2°C (W) / 0.15°C (L)
发射率/ 校准后表面发射率	0.98 ±0.02 (可选: 0.99 ±0.01) 1.00
稳定性	0.5 mK over [0;65°C] , 2mK outside
温度测量精确度	差分模式 : 0.01°C 绝对模式 : 0.03°C
显示分辨率	0.0001°C (实际温度和设置显示温度)
转换速率 (L 系列)	> 0.4°C/s 加热 ; > 0.2°C/s 制冷
标准化时间	30 秒
运行温度	控制器: +5°C to + 45°C ; 发射头: -20°C to +70°C
远程控制	以太网, RS232 和 IEEE488 接口
最大消耗功率 • 控制器 • 制冷装置 (L 系列)	800 W 2300 W	1600 W 2500 W				1600 W 5000 W
发射头尺寸（宽x 高 x 长）	115x200x111 mm³	192x210x120 mm³				247x410x112 mm³	370x531x112 mm³
发射头重量	2 kg				5 kg	10 kg	20 kg
电控装置规格	2U x 19”
电控装置重量	6.5 kg					8.5 kg
双发射头选项	无			有		无		无
