深圳锐胜光电科技有限公司-FAST系列

高性能高速红外热像仪

FAST-IR家族

提供定制化的光学设备

查看视频 >

Telops FAST-IR系列提供专为高速图像采集而优化的科学型红外摄像系统。该系列具有市场先进的帧率性能以及多种图像尺寸和空间分辨率能力，非常适合捕捉即便是复杂的高速热图像事件。

高速热成像仪

主要特点

超高帧率

TELOPS 实时温度校准(RTTC)

高速内部存储器

短波系列

↵

规格说明	FAST S1K
探测器类型	InGaAs
探测器格式	640 x 512 像素
光谱范围	0.9 - 1.7 μm
探测器间距	20 μm
F数	F/4
最高帧率（全窗口模式）	1000 Hz
最高帧率（子窗口）	103,000 Hz @ 64 x 8
镜头卡口	M42

规格说明	FAST M3k	FAST M2k UD	FAST M1k
探测器类型	Cooled InSb	Cooled InSb	Cooled InSb
探测器格式	320 x 256 像素	640 x 512 pixels	640 x 512 像素
光谱范围	1.5 – 5.4 µm (3.0 – 5.4 µm 可选)	1.5 – 5.4 µm (3.0 – 5.4 µm 可选)	1.5 – 5.4 µm (3.0 – 5.4 µm 可选)
探测器间距	30 µm	25 µm	25 μm
F数	F/2.5	F/2.5	F/2.5
最高帧率（全窗口模式）	3100 Hz	1500 Hz	1012 Hz
最高帧率（子窗口）	100000 Hz @ 64 x 4	42000 Hz @ 64 x 8	40000 Hz @ 64 x 8
典型的NETD	25 mK	≤ 23 mK	20 mK
曝光时间	1 µs—— full frame rate	0.5 µs——full frame rate	0.27 µs—— full frame rate
镜头卡口	Bayonet	Threaded	Threaded

中波系列

典型用途示例

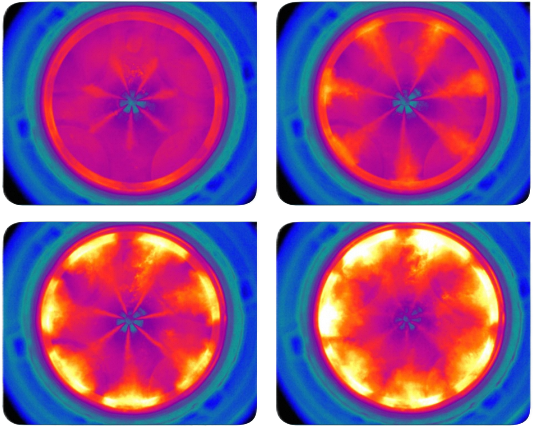

燃油喷射观察

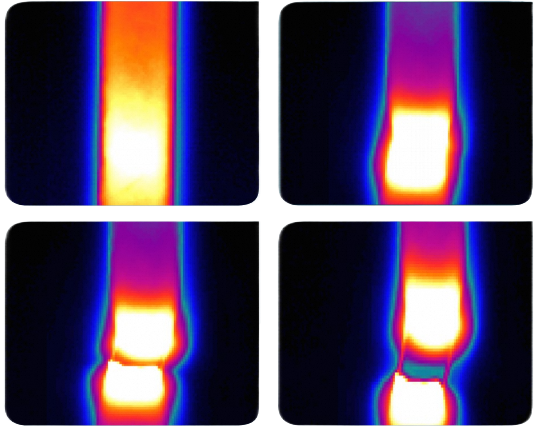

钢棒的拉伸测试

功能与选项

红外热像仪：主要特性和参数

FAST红外热像仪：主要特性和参数

▪旋转-斯特林闭式循环传感器冷却系统

▪无需黑体的永久性校准(最高可达 150°C)

▪可校准至 2500 摄氏度(可选)

▪高速内部存储缓冲区：可达 32GB (可选配置)

▪Gig-E

▪Camera Link

▪触发输入，触发输出

▪SDI、GPS、IRIG-B、RS232 和热敏电阻接口

▪Lock-In (optional).

▪自动曝光控制(AEC)

▪增强型高动态范围成像(EHDRI)

▪16 位动态范围

▪不含镜头的重量：小于6 千克

▪*不含镜头的重量：约7 公斤(V1k/V500)

▪无镜尺寸：12.6英寸x7.8英寸x6.9英寸(321x199x176毫米)

▪无镜尺寸：12.9英寸x7.8英寸x7.7英寸

(199x198x330 毫米)(V1k/V500)

▪运行振动：IEC-60068-2-64

▪操作冲击：IEC 60068-2-27

TELOPS FAST-IR系列提供专为高速图像采集而优化的科学型红外摄像系统。

该系列具有先进的帧率性能以及多种图像尺寸和空间分辨率能力，

适合捕捉即便是复杂的高速热图像事件。

相关应用

国防控与监视

红外线签名与测绘

弹道

生命科学与环境

科学相机与仪器

工业控制

无损检测

火车和车辆检宣

应用程序示例

铁路检查

韩国的乔翁工业公司使用多个快速摄像头观察铁轨上的热点，以防止事故发生。

拉伸测试

在这项经典的实验力学测试中，从两端抽取金属样品，以研究其强度、弹性和断裂点。

燃烧分析

在这里，您可以看到柴油发动机的喷射过程，该发动机配备预混置甲烷空气电荷。活塞的表冠被蓝宝石窗所取代，以对燃烧碗进行成像。图片由意大利意大利国立汽车公司(CNR)提供。

手机按钮

这张iPhone打印ID按钮的清晰图像是使用配备G1X镜头的FAST HD相机拍摄的。

油炉检查

此处使用了一台快速相机来检查油炉中的缺陷。图片由托尔加茨提供。

弹道影响

在这里你可以看到射弹撞击复合材料的效果。

霍普金森-巴尔

在另一项经典的实验力学测试中，使用分体式霍普金斯式试验杆对样品进行压缩，以研究其在遭受冲击时的抵抗力和行为。与NTNU的结构影响实验室(SIMLab)合作。

热力转移

在这段视频中,在落水滴与0°C下稳定的金属表面之间进行高速传热测量实验。使用了快速M3K与G1x显微铸镜头。

넳 넲

描述

Telops高速相机系列配备了快速的红外相机。从短波到极长波红线频段，这些相机可满足广泛的测量需求和应用。

FAST相机灵敏度高、时间分辨率高，且采用专有的自动曝光控制(AEC)，适合分析动态事件，例如弹道、燃烧或实验力学实验。

FAST 相机在中波频段也提供高清或超高清格式，以提供高画质。

主要优势

高速成像

FAST系列包括市面上快速的热像仪全画幅模式可达3100帧，在子窗口下可达12万帧。

永久性校准

FAST 摄像机可根据电源输出为所有运行条件提供辐射校准测量。

自动曝光控制

相机根据场景进行自调节曝光时间，以获得高质量成像效果。

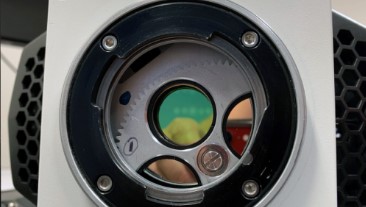

四位式滤波轮

FAST系列采用方便的四位滤波轮,便于在不断变化的测量场景中使用。

防水防尘

认证IP67密封外壳，非常适合现场测量。

规格说明	FAST V1k*	FAST V350*	FAST L200
探测器类型	Cooled SLS	Cooled SLS	Cooled InSb
探测器格式	640 x 512 像素	320 x 256 像素	640 x 512 像素
光谱范围	7.5 – 11.5 µm	7.5 – 11.5 µm	7.7 – 9.3 µm
探测器间距	25 µm	30 µm	15 μm
F数	F/2.5	F/2	F/2
最高帧率（全窗口模式）	1012 Hz	345 Hz	234 Hz
最高帧率（子窗口）	40000 Hz @ 64 x 8	14 100 Hz @ 128 x 8	22 mK
典型的NETD	30 mK	25 mK	22 mK
曝光时间	0.27 µs—— full frame rate	5.1 µs——full frame rate	0.2 µs——full frame rate
镜头卡口	Threaded	Threaded	Threaded

超长波系列
