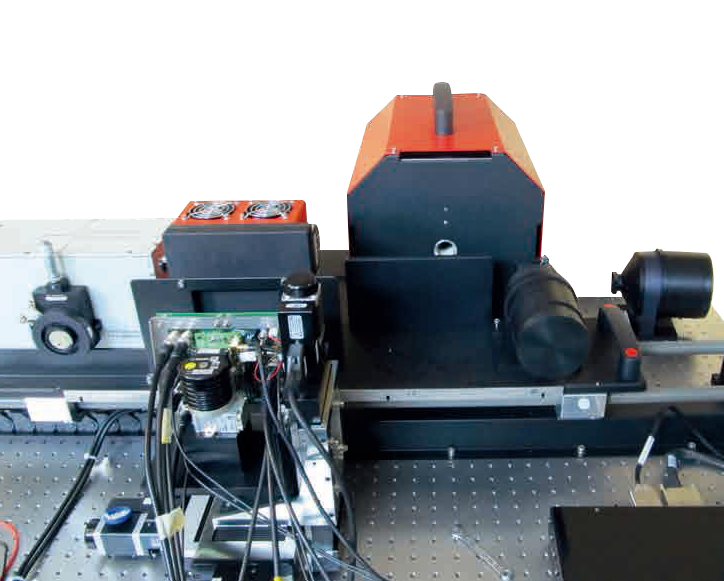

红外校准测试设备

简易自动化单次冲击配置

查看视频 >

RCN 系列

从可见光到远红外的宽光谱范围的腔式黑体

RCN高温腔式黑体系列作为参考源，覆盖的光谱范围从可见光一直到远红外。高温腔式黑体由结构紧凑的发射本体和控制黑体的电控装置组成。电控装置前面的触模式控制面板能够让用户精确地设置黑体的温度和稳定性。电控装置采用PID参数调整技术。

本系列参考源适用于近红外和红外传感器的标定，例如热像仪、高温温度计等；还应用于宽光谱波段参考源的标定，样品发射率和透过率的测量，并可作为大气透过率及大气光谱透过率测量的参考源等。

发射本体的坚固结构允许高温腔式黑体在实验室和室外条件下使用。

腔式黑体

核心优势

可选项

• 独特的快速冷却功能

• 光学斩波器或快门

• 用于独立腔体温度校准的外部温度传感器

• LabVIEW驱动

WaveHit 操作软件

特点

• 适用于所有通信接口的Labview驱动软件

典型用途示例

燃烧实验的多光谱分析

功能与选项

红外热像仪：主要特性和参数

FAST红外热像仪：主要特性和参数

▪旋转-斯特林闭式循环传感器冷却系统

▪无需黑体的永久性校准(最高可达 150°C)

▪可校准至 2500 摄氏度(可选)

▪8 档位高速旋转滤光轮（转速 6000 转/分钟）

▪高速数据传输能力：

• 内部存储缓冲区可达 32GB

• Gig-E

• Camera Link

▪硬件触发输入 / 硬件触发输出

▪SDI, GPS, IRIG-B, RS232 及热敏电阻接口。

▪自动曝光控制（AEC）

▪增强动态范围成像（EHDRI）

▪16 位动态范围

▪不含镜头尺寸13.8” x 8.5” x 9.3” (352 x 216 x 236 mm)

我们的红外摄像机镜头选项

Telops提供了多种镜头选择，具体取决于您的相机配置，其接口采用的是螺纹式或卡口式设计。

相关应用

国防控与监视

红外线签名与测绘

弹道

生命科学与环境

科学相机与仪器

工业控制

无损检测

火车和车辆检宣

应用程序示例

铁路检查

韩国的乔翁工业公司使用多个快速摄像头观察铁轨上的热点，以防止事故发生。

拉伸测试

在这项经典的实验力学测试中，从两端抽取金属样品，以研究其强度、弹性和断裂点。

燃烧分析

在这里，您可以看到柴油发动机的喷射过程，该发动机配备预混置甲烷空气电荷。活塞的表冠被蓝宝石窗所取代，以对燃烧碗进行成像。图片由意大利意大利国立汽车公司(CNR)提供。

手机按钮

这张iPhone打印ID按钮的清晰图像是使用配备G1X镜头的FAST HD相机拍摄的。

油炉检查

此处使用了一台快速相机来检查油炉中的缺陷。图片由托尔加茨提供。

弹道影响

在这里你可以看到射弹撞击复合材料的效果。

霍普金森-巴尔

在另一项经典的实验力学测试中，使用分体式霍普金斯式试验杆对样品进行压缩，以研究其在遭受冲击时的抵抗力和行为。与NTNU的结构影响实验室(SIMLab)合作。

热力转移

在这段视频中,在落水滴与0°C下稳定的金属表面之间进行高速传热测量实验。使用了快速M3K与G1x显微铸镜头。

넳 넲

描述

Telops高速相机系列配备了快速的红外相机。从短波到极长波红线频段，这些相机可满足广泛的测量需求和应用。

FAST相机灵敏度高、时间分辨率高，且采用专有的自动曝光控制(AEC)，适合分析动态事件，例如弹道、燃烧或实验力学实验。

FAST 相机在中波频段也提供高清或超高清格式，以提供高画质。

主要优势

高速成像

FAST系列包括市面上快速的热像仪全画幅模式可达3100帧，在子窗口下可达12万帧。

永久性校准

FAST 摄像机可根据电源输出为所有运行条件提供辐射校准测量。

自动曝光控制

相机根据场景进行自调节曝光时间，以获得高质量成像效果。

四位式滤波轮

FAST系列采用方便的四位滤波轮,便于在不断变化的测量场景中使用。

防水防尘

认证IP67密封外壳，非常适合现场测量。

• 高温参考源可高达 1350 °C

• 优化的腔体形状确保高发射率和均匀性

• 口径宽达50 mm

• 实时显示温度数据和直观界面

• 可变的口径 / 可配备斩波器

• 通过触摸屏面板控制

• 通过以太网, RS 232, IEEE, WiFi 远程控制

• 易集成

• 提供单独的辐射校准证书，适用于多带宽范围

• INFRATEST LT 控制软件

技术参数

↵

技术参数	RCN600 N05	RCN1250 N1			RCN1350 N1	RCN1050 N2		RCN1250 N2
口径	12.5 mm		25 mm			50 mm		50 mm
温度范围	50°C 到 600°C			50°C 到 1250°C	50°C 到 1350°C	50°C 到 1050°C		50°C 到 1250°C
腔体均匀性	2°C （600°C时）		2°C （ 900°C时）				4°C （ 900°C 时）大于38mm
口径/ 斩波器	口径不可变		12 位手动变径轮			口径不可变
发射率 / 校准后表面发射率	> 0.98 / 1.00		> 0.99 / 1.00			> 0.98 / 1.00
稳定性（最高温度时）	0.1°C
温度传感器精度	± 1.5°C 到 375°C± 0.4% T 以上		± 1.5°C 到 600°C± 0.25% T 以上
显示分辨率	0.01°C
升温时间从环境温度到最高温度	20 min			75 min
发射头尺寸（宽 x 高x D长）	160 x 137 x 170(mm³)			283 x 300 x 405(mm³)
发射头重量	3 kg			16 kg
控制器规格	2U x 19’’
控制器重量	8 kg
最大功耗	1800 W
电源	90/260 VAC, 1 ph., 50/60 Hz
远程控制	以太网, RS232 and IEEE488

快速冷却技术

N1 和 N2系列可选配快速冷却技术。高技术基于创新的内部结构，在不改变高发射率、高速预热和高稳定性等技术特性的前提下，将腔体黑体的冷却时间缩短了一半。平均冷却速度为 -6°C/ / 分钟；从 1200°C 到环境温度，最大速度为 -12°C/ / 分钟。 700°C 时，快速冷却技术为具有研发项目和生产线的用户带来了高度的灵活性。
